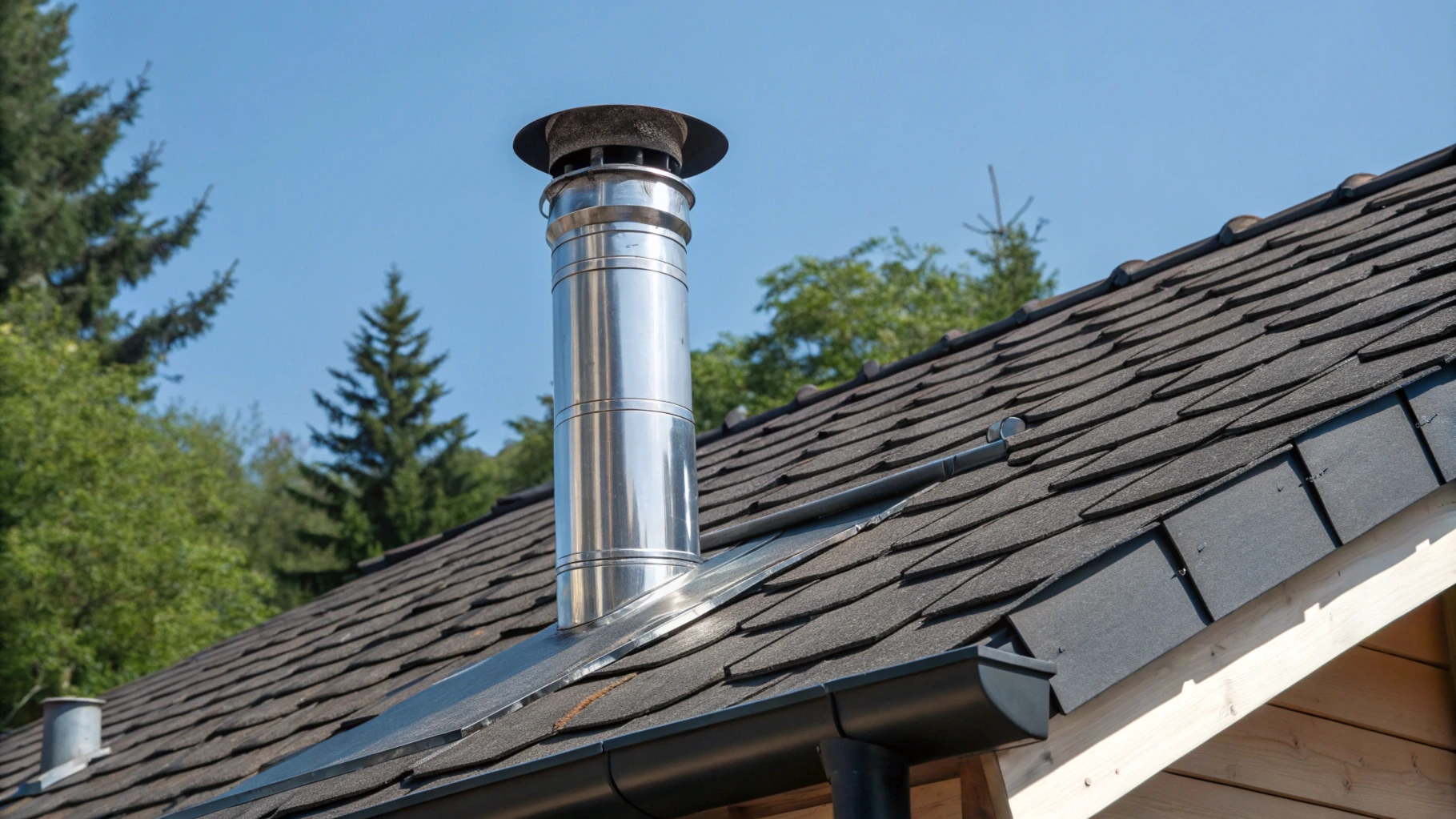

Как установить дымоход из сэндвич-труб

Двухслойные стальные дымоотводящие каналы поставляются в виде готовых сегментов. Их сборка частично напоминает работу с детским конструктором. Но во избежание отравления продуктами горения, а также защиты постройки от пожара нужно точно знать, как установить сэндвич-трубу.

Содержание статьи:

1. Преимущества дымоходов из сэндвич труб
2. Особенности конструкции сэндвич-дымохода
3. Способы соединений дымохода
4. Необходимые детали и инструменты
5. Правила монтажа
6. Техника безопасности




Преимущества дымоходов из сэндвич труб

Композитная труба представляет собой конструкцию из двух наружных металлических слоев, между которыми установлена минеральная вата или вермикулит. Она играет роль утепляющего материала и увеличивает пожарную безопасность дымохода.

Конструктивно изделие напоминает полый цилиндр длиной в 1 метр или меньше. В процессе сборки дымохода эти детали соединяют друг с другом торцами. Для устройства поворотов используют доборные элементы. С их помощью легко проложить дымовой канал практически любой формы и длины.

Ограждающие слои сделаны из оцинкованной или нержавеющей стали. Они защищают теплоизоляцию от повреждений и придают конструкции необходимую прочность. Внутренний контур изготавливают из стойких к высокой температуре сплавов. Цинк на поверхности защищает металл от коррозии.

Теплоизоляционный слой препятствует появлению конденсата на стенках дымохода, потому в нем постоянно сохраняется тяга. Низкий коэффициент теплопроводности предотвращает перегрев ограждающих конструкций и уменьшает риск возникновения пожара.

Перечисленные характеристики сэндвич-трубы дают ей такие преимущества:

• Простая установка. Во время монтажа строители вставляют друг в друга составные элементы, формируют вертикальный стояк и повороты канала. Производители выпускают также ревизионные отверстия, сборники конденсата, зонтики и другие детали, которые нужны для работы.
• Хорошая звукоизоляция. Уложенный между стенками утеплитель хорошо поглощает звуковые колебания структурного происхождения. Возникающая в дымоходе тяга не создает дискомфорта проживающим в доме людям.
• Универсальность. В продаже есть дымовые трубы, которые подходят для твердотопливных и газовых котлов с разной температурой горения. Консультанты нашего магазина помогут выбрать нужный сэндвич-канал в зависимости от характеристик теплового агрегата.
• Разные способы прокладки. Двухслойные трубы с утеплителем устанавливают внутри помещений и на фасаде здания. Кронштейны идут в комплекте с элементами дымохода. Для проходки через перекрытия и кровлю предусмотрены отдельные детали.
• Низкий коэффициент теплопроводности. Минеральная вата или вермикулит предотвращают промерзание канала и защищают наружные поверхности от сильного нагрева. Тяга внутри сохраняется в любую погоду, а низкая температура стенок предотвращает возникновение пожара.
• Красивый внешний вид. Оцинкованная или нержавеющая сталь дымохода органично смотрится на фасаде независимо от способа его оформления. Труба защищена от коррозии, красить ее не нужно в течение всего срока службы.
• Пожарная безопасность. Надежное утепление стенок и плотная стыковка сегментов друг с другом препятствуют нагреву трубы и выходу дымовых газов из щелей. Воспламенение прилегающих конструкций не произойдет. Для надежности проход через стены и перекрытия делают с помощью дополнительных теплоизолированных элементов.
• Большой срок службы. Если монтаж сэндвич-трубы выполнен правильно, она прослужит долгие годы без потери прочности. Сталь с покрытием хорошо переносит нагрев до высокой температуры и контакт с агрессивными веществами.

Из минусов изделия — большая стоимость в сравнении с другими вариантами. Кроме того, нужно точно знать, как установить сэндвич-трубу, чтобы избежать попадания ядовитых продуктов горения в жилые и технические помещения.

Особенности конструкции сэндвич-дымохода

Перед тем как монтировать композитный дымоход, нужно правильно подобрать детали в зависимости от характеристик системы отопления. Особенно важны внутренний диаметр и высота относительно крыши. Также покупатель должен знать наружные размеры, чтобы правильно подобрать доборные элементы, вырезать отверстия в стенах или перекрытиях, приобрести монтажные кронштейны.

Материалы

Внешние части дымохода делают из жаростойких сплавов с добавлением легирующих компонентов. Их толщина составляет от 0,5 до 0,8 мм. Нержавеющий стальной прокат эксплуатируется в условиях высокой влажности и в контакте с агрессивными веществами без повреждений и ухудшения внешнего вида.

Основная задача человека, который занимается установкой сэндвич-трубы своими руками — правильно подобрать сплав в зависимости от максимальной температуры дыма.

Необходимая информация представлена в таблице:

Стандарт	Название	Температура	Вид топлива
08Х18H1 AISI 304	Сталь с высоким содержанием хрома и никеля	+ 450оС	Газ, солярка
03Х17Н1 AISI 316	Аустенитный сплав с добавлением хрома и молибдена	+ 800оС	Газ, твердое топливо
08Х18Н10Т AISI 321	Немагнитная аустенитная сталь с добавками хрома, никеля и титана	+850оС	Газ, твердое топливо (очень мощные котлы)
10Х23Н18	Сплав с повышенным содержанием никеля и хрома	+1000оС	Твердое топливо (пиролизные котлы длительного горения.




Стандарт Название Температура Вид топлива 08Х18H1 AISI 304 Сталь с высоким содержанием хрома и никеля + 450оС Газ, солярка 03Х17Н1 AISI 316 Аустенитный сплав с добавлением хрома и молибдена + 800оС Газ, твердое топливо 08Х18Н10Т AISI 321 Немагнитная аустенитная сталь с добавками хрома, никеля и титана +850оС Газ, твердое топливо (очень мощные котлы) 10Х23Н18 Сплав с повышенным содержанием никеля и хрома +1000оС Твердое топливо (пиролизные котлы длительного горения. Также в продаже есть трубы из углеродистой стали с цинковым защитным слоем. Они стоят значительно дешевле моделей из нержавейки, но не подходят для дымовых газов температурой более +450оС. В этом случае дымоход может деформироваться.

Производители предлагают комбинированный вариант. Внутренний контур они делают из нержавеющей стали, а внешний — из оцинкованного стального листа. За счет меньшей толщины внутренней части цена уменьшается, но характеристики остаются приемлемыми для твердотопливных котлов. Для установки сэндвич дымохода своими руками нужно выбрать правильную толщину стенок.

Твердотопливный котел подключают к дымоходу с помощью однослойного неутепленного переходника. Монотурбу изготавливают из жаропрочной нержавеющей стали. Ее толщина составляет 1 мм, чтобы избежать деформации при перегреве.

Толщина наружного слоя сэндвич-канала 0,5 мм при диаметре 450 мм и 0,6 для остальных случаев.

Способы соединений дымохода

Установка сэндвичных труб для дымохода в доме производится несколькими способами в зависимости от типа соединений:

• Раструб. Один край детали имеет чуть больший диаметр, чем другой. Благодаря этой фаске они герметично стыкуются друг с другом, дым не попадает в жилое или техническое помещение. Для дополнительного уплотнения применяют термостойкий герметик.
• Гофрированный край. Место соединения имеет волнистую структуру, что упрощает стык деталей друг с другом. Но из-за этого не получается полностью герметизировать это место. Потому монтажник должен использовать большее количество герметика.
• Фланцы. Для соединения деталей друг с другом применяются поперечно расположенные шайбы, которые скрепляются болтами. Отсутствие раструбов и гофры делает внутреннюю поверхность полностью гладкой. Но фланцевое соединение нужно дополнительно уплотнять.
• Байонеты. Дымоход собирают путем вставки одной части в другую и проворота (бокового смещения). Такие трубы сложнее в изготовлении, поэтому используются редко.

При выборе сэндвич-трубы одного производителя и размера их торцы будут подходить друг другу. Поэтому монтаж сэндвич-дымохода не вызовет трудностей.

Необходимые детали и инструменты

Перед тем как установить сэндвич-дымоход, мастер должен составить его проект и начертить схему, в которой будут видны все элементы, маршрут прокладки и точки крепления. На его основе легче посчитать количество сегментов, число и тип доборных элементов, расходных материалов.

Эскиз можно использовать для расчета стоимости и контроля в процессе монтажа.

Помимо покупки деталей многослойной дымоходной трубы, понадобятся дополнительные расходные материалы, инструменты и приспособления:

• хомуты для соединения сегментов друг с другом;
• кронштейны для крепления к стене;
• термостойкий герметик для уплотнения стыков;
• ножницы по металлу;
• лобзик по дереву;
• перфоратор для сверления отверстий в стенах;
• кусачки;
• шпатель и мастерок;
• измерительные инструменты и маркер (карандаш);
• водяной или лазерный уровень, отвес.

При расчетах количества хомутов и кронштейнов нужно придерживаться рекомендаций производителя. Лучше приобрести крепежные элементы с запасом, чтобы повысить надежность конструкции.

Правила монтажа

Сэндвич-дымоход для котла устанавливают двумя способами:

• Внутри дома. Все части дымоотводящего канала проходят по жилым и техническим помещениям, затем через чердак (мансарду) и кровлю. Плюс такого решения в том, что канал будет находиться в тепле, поэтому на ней не образуется конденсат. Но монтаж печной трубы «сэндвич» потребует больших затрат времени и сил. Кроме того, повышается пожарная опасность, увеличивается риск отравления ядовитыми газами при разгерметизации.
• По фасаду здания. Конструкция проста в установке, так как нужно сделать только один проход через крышу и один — через часть кровли (не обязательно). Риск возгорания и задымления практически нулевой.

Минусом наружной установки является опасность появления конденсата. Но двухслойная труба имеет утепляющий слой. Низкий коэффициент теплопроводности исключает образование капель и снижения тяги.

Сборка

Если владелец дома принял решение прокладывать трубу внутри помещений, то рекомендуется ставить котел ближе к ограждающей стене дома. Так «сэндвич» можно пустить вдоль стены, он не будет занимать места посередине комнаты.

Также необходимо выбрать способ стыковки сегментов друг с другом. Есть два варианта:

• По дыму. Отдельные детали трубы стыкуются так, чтобы газы по внутреннему каналу беспрепятственно выходили наружу. Стык не дает образоваться турбулентным завихрениям.
• По конденсату. В этом случае внутренняя труба верхней секции вставляется таким образом, чтобы конденсат стекал по поверхности, не просачиваясь в шов. Влага не повредит теплоизоляционный материал.

Сборку лучше проводить комбинированным способом. В этом случае внутренний контур монтируется по конденсату, а наружный по дыму.

Отопительный агрегат подключают через горизонтальный выходной патрубок. На него надевается монотруба, которая входит в тройник. Он нужен для сбора влаги и прочистки дымоотводящего канала. Внизу этого элемента установлена заглушка, через которую удаляют накопленную жидкость.

При стыковке элементов друг с другом необходимо герметизировать соединяемые поверхности жаростойким составом. Патрубок дополнительно фиксируется хомутом. Одновременно нужно проверить, чтобы труба располагалась строго по горизонтали. К стене все элементы конструкции крепятся кронштейнами, которые вкручиваются в просверленные отверстия с дюбелями.

Порядок установки сегментов дымохода:

• разметить место будущего отверстия под кронштейн;
• просверлить отверстие и установить пластиковую пробку;
• на верхнюю часть надеть хомут, но не затягивать его;
• зафиксировать с помощью кронштейна к стене;
• закрепить место соединения двух деталей.

В процессе работы не нужно забывать об уплотнении стыков с помощью герметика. Лучше всего его наносить узким шпателем или другим подобным инструментом.

Если необходимо сделать поворот, используются подобные элементы. Они позволяют изменить направление дымохода на определенный градус. Не рекомендуется делать трубу сложной формы, так как изгибы существенно уменьшают тягу.

Доборные детали устанавливают таким же образом, как ровные сегменты. Необходимо промазать места соединений термостойким уплотняющим составом, после чего вставить части друг в друга. Дополнительные части дымохода укрепляются кронштейнами с двух сторон, так как они имеют больший вес и оказывают нагрузку на крепежные элементы.

Советы для повышения качества монтажа:

• При прорезании отверстий через перекрытия и стены нужно учитывать, что древесина может увеличиваться в размерах при повышенной влажности. Нужен компенсационный зазор в 3-5 мм.
• При выборе места для трубы желательно смещать ее относительно конька в сторону. В противном случае при обустройстве проходного узла придется пилить центральную балку стропильной системы. Это значительно уменьшит прочность крыши.
• При выводе дымохода наружу желательно прорезать отверстие в стене строго на уровне выходного патрубка котла. Важно убедиться, что в этом месте отсутствуют другие инженерные коммуникации.

Все деревянные элементы, расположенные близко к трубе, нужно обработать антипиренами для защиты от возгорания.

Установка через перекрытие и кровлю

Утеплитель сэндвич-трубы уменьшает нагрев наружной стальной поверхности. Но дымоход остается источником повышенной опасности, так как перегрев конструкции может привести к воспламенению ограждающих элементов дома.

Для снижения риска возникновения пожара проход дымовой трубы через деревянные или каркасные перекрытия производится с помощью специального проходного узла. Он подбирается в зависимости от наружного диаметра используемого дымохода. Этот доборный элемент удерживает канал на нужном расстоянии от перекрытия или стены и дополнительно изолирует их от высокой температуры.

Проходные узлы для фабричных дымоходов предоставляют производители. Их можно купить в магазине вместе с секциями сэндвич-трубы. Подходят изделия, в которых в качестве утеплителя используется базальтовая вата. Волокна из расплавленного минерала вулканического происхождения выдерживают нагрев до + 1000оС без воспламенения.

В случае отсутствия проходного элемента этот узел строится согласно СНиП. Проход внутреннего дымохода через деревянное перекрытие в доме устраивается так, чтобы расстояние от трубы до деревянной детали составляло от 38 см. Причем короб вокруг канала обязательно заполняется специальным материалом с низкой теплопроводностью и высокой температурой плавления.

Иногда лаги потолочного перекрытия располагаются так, что выдержать это расстояние не получается. В этом случае нужно расширить проем и укрепить его дополнительными несущими элементами. Для защиты от возгорания деревянные детали можно обить оцинкованным листом или асбестом толщиной в 5 мм.

Преимущество первого варианта в том, что металл благодаря большой площади равномерно рассеивает тепловую энергию. Древесина не нагреется в одной точке и не воспламенится. Слой цинка выступает дополнительным тепловым экраном, так как частично отражает инфракрасное излучение. Обратите внимание, что выше описаны правила установки сэндвич-дымохода. Если используется однослойная металлическая труба, минимальное расстояние от канала до деревянных конструкций увеличивается до 50 см.

Размещение трубы на крыше

Высота среза дымохода относительно верхней точки крыши зависит от места расположения на кровельном покрытии. Она подбирается так, чтобы не попасть в защищенную от ветра зону. В противном случае при определенной погоде тяги будет недостаточно для вывода дыма и ядовитых газов. Труба должна возвышаться над коньком не менее чем на 50 см и не более чем на 1,5 метра.

Зазор между дымовым каналом и кровельным покрытием закрывают подобными элементами крыши — примыканиями. Эта часть тщательно герметизируется, чтобы не допустить протечек воды на мансарду или чердак.

При монтаже сэндвич-дымохода нужно защитить многослойную конструкцию от попадания влаги в теплоизолирующий слой. В случае намокания минеральной ваты повышается ее коэффициент теплопроводности. Она перестает выполнять свои функции.

Для защиты утеплителя в наборе дополнительных деталей есть заглушки. После их установки сверху ставится еще одна насадка (один из вариантов):

• зонтик;
• дефлектор;
• дымосос.

Она способствует увеличению тяги и защищает дымовую трубу от попадания внутрь мусора, листьев, посторонних предметов, птиц.

При соблюдении всех правил монтажа дымоотводящий канал «сэндвич», владелец дома получает эффективную отопительную систему, которая почти не нуждается в уходе.

Для сохранения тяги и увеличения срока службы дымовых каналов специалисты рекомендуют проводить регламентное обслуживание:

• Прочистка дымохода. Удаление налипших на стенки продуктов горения проводят при появлении симптомов снижения тяги, появления посторонних шумов или искр в верхней части трубы. Для прочистки используются мягкие инструменты, которые не повреждают внутреннюю поверхность канала.
• Сброс конденсата. Во время работы котла нужно время от времени открывать крышку сборника конденсата и сливать скопившуюся там жидкость. Если система подключена к канализации, то проводить эту процедуру не обязательно. Достаточно прочищать капельник в случае его засорения.
• Осмотр. Перед включением котла осенью необходимо проверить целостность трубы и убедиться в отсутствии дефектов в шахте. В случае обнаружения поломок их устраняют до включения отопительного агрегата.

Окрашивать нержавеющие и оцинкованные дымоходы не нужно, так как они надежно защищены от коррозии.

Техника безопасности

Во время монтажа дымохода работа проходит на большой высоте, монтажники используют электрические инструменты. Для предотвращения травм рекомендуем соблюдать несколько правил:

• Устанавливать верхние части дымоходной трубы лучше со строительных лесов. В крайнем случае подойдет надежная лестница-стремянка, которая не сломается под нагрузкой.
• При проведении работ следует использовать снаряжение, которое предотвращает падение с большой высоты. Особенно во время монтажа секций на кровле дома.
• Во время применения электрических инструментов следует убедиться, что строители не получит удар электрическим током. Лучше подключать их к заземленной электросети.
• В процессе монтажа нужно строго следовать инструкции и рекомендациям производителя дымохода. Нельзя использовать секции разных брендов и размеров.
• Запрещено устанавливать трубы, которые по диаметру или толщине стенок не подходят для установленного в доме отопительного котла.

Если у владельца дома нет навыков строительных работ и обращения со слесарными инструментами, лучше обратиться за помощью к профессиональной бригаде.

Частые ошибки при самостоятельной установке:

• Проблемы с тягой. Происходят из-за недостаточной высоты трубы над крышей или неправильной конфигурации дымоотводящего канала. Также отвод дыма будет невозможен при выборе очень узкой трубы, которая не подходит для конкретного котла.
• Возникновение пожара. Причиной воспламенения может быть слабая герметизация места стыка двух секций или нарушение порядка прокладки канала через межэтажное перекрытие (кровлю).
• Протечки. Происходят из-за неправильной герметизации места примыкания кровельного покрытия к трубе.

Обнаруженные дефекты нужно сразу устранить, пока они не привели к более серьезным последствиям.
